SF30/30 316濾芯-煤化工甲醇是煤制甲醇行業當中的重點濾芯產品之一，其采用通體不銹鋼材質作為核心，可以有效的攔截煤氣當中的各類雜質，最高精度可達到2.5微米，森潔過濾開發的SF30/30系列濾芯，采用通體焊接形式，不含任何膠粘劑，可以適應高溫高壓工況條件下持續使用，且因燒結氈特性，該濾芯具有明顯的再生功能，單支濾芯正常工況下使用壽命在3年以上。

SF30/30 316濾芯-煤化工甲醇檢測標準：

濾芯結構完整性按 ISO 2942

濾芯相容性驗證按 ISO 2943

濾芯抗破裂性驗證按 ISO 2941

端向負荷試驗方法按 ISO 3723

濾芯疲勞特性的測定 ISO 3724

壓差流量特性的測定 ISO 3968

測定過濾特性的多次通過方法 ISO 4572

SF30/30 316濾芯-煤化工甲醇相關型號推薦：

合成氨新鮮氣濾芯應用于煤制甲醇、燃氣制甲醇工藝當中，其主要功效在于濾除煤氣燃氣當中的各類雜質，確保后續甲醇生產過程中氣體不含任何雜質，其最高精度可達2.5μm，用于攔截氣源當中的極其微小的雜質，森潔過濾開發的合成氨新鮮氣濾芯采用不銹鋼316L燒結氈作為核心濾層，其蜂窩狀內部結構，可以有效的增大單位面積內的納污能力，從傳統的表層過濾形式，轉向深層過濾形式，極大的延長了濾芯的使用壽命，通常使用壽命達到3-5年。

合成氨新鮮氣濾芯相關型號推薦：

煤制甲醇新鮮氣濾芯GLSLS/RC-M3是煤化工行業當中，甲醇提純工藝當中的核心元件之一。

煤制甲醇相關濾芯型號：

轉化過濾器濾芯SF30/30-2

轉化氣液分離器濾芯SF30/30

甲醇過濾器一級過濾器濾芯SF30/30

甲醇過濾器二級過濾器濾芯SF30/30

西安超濾SF30/30

貧甲醇濾芯SF30/30

富甲醇濾芯SF30/30

粗甲醇濾芯SF30/30

天然氣濾芯GLSLS/RA-M2.5

西安超濾環保科技濾芯QY/M1-L1

新鮮氣濾芯GSSLS/RA-M2.5

GSSLS/RB-M5
GSSLS/RB-M60
GLSLS/RB-M過濾精度2.5μm制焦甲醇分廠轉化工系過濾器濾芯
富甲醇SF30/30不銹鋼濾芯SF30/30燒結氈濾芯去硫磺濾芯
316L不銹鋼液化天然氣濾芯.不銹鋼貧富甲醇過濾器濾芯
富甲醇過濾器濾芯SF30/30.貧富甲醇過濾器濾芯
硝酸系統機械設備濾芯.甲醇系統用精密濾芯.腐蝕性氣體粉塵濾芯
甲醇合成二級過濾器濾芯 GSSLS/RB-M5 （304+316L）

關于煤制甲醇工藝：

1)氣化

a）煤漿制備

由煤運系統送來的原料煤干基（<25mm）或焦送至煤貯斗，經稱

重給料機控制輸送量送入棒磨機，加入一定量的水，物料在棒磨機中

進行濕法磨煤。為了控制煤漿粘度及保持煤漿的穩定性加入添加劑，

為了調整煤漿的PH值，加入堿液。出棒磨機的煤漿濃度約65%，排

入磨煤機出口槽，經出口槽泵加壓后送至氣化工段煤漿槽。煤漿制備

首先要將煤焦磨細，再制備成約65%的煤漿。磨煤采用濕法，可防止

粉塵飛揚，環境好。用于煤漿氣化的磨機現在有兩種，棒磨機與球磨

機；棒磨機與球磨機相比，棒磨機磨出的煤漿粒度均勻，篩下物少。

煤漿制備能力需和氣化爐相匹配，本項目擬選用三臺棒磨機，單臺磨

機處理干煤量43～53t/h，可滿足60萬t/a甲醇的需要。

為了降低煤漿粘度，使煤漿具有良好的流動性，需加入添加劑，

初步選擇木質磺酸類添加劑。

煤漿氣化需調整漿的PH值在6～8，可用稀氨水或堿液，稀氨水

易揮發出氨，氨氣對人體有害，污染空氣，故本項目擬采用堿液調整

煤漿的PH值，堿液初步采用42％的濃度。

為了節約水源，凈化排出的含少量甲醇的廢水及甲醇精餾廢水均

可作為磨漿水。

b）氣化

在本工段，煤漿與氧進行部分氧化反應制得粗合成氣。

煤漿由煤漿槽經煤漿加壓泵加壓后連同空分送來的高壓氧通過

燒咀進入氣化爐，在氣化爐中煤漿與氧發生如下主要反應：

CmHnSr+m/2O2—→mCO+（n/2-r）H2+rH2S

CO+H2O—→H2+CO2

反應在6.5MPa（G）、1350～1400℃下進行。

2

氣化反應在氣化爐反應段瞬間完成，生成CO、H2、CO2、H2O和

少量CH4、H2S等氣體。

離開氣化爐反應段的熱氣體和熔渣進入激冷室水浴，被水淬冷后

溫度降低并被水蒸汽飽和后出氣化爐；氣體經文丘里洗滌器、碳洗塔

洗滌除塵冷卻后送至變換工段。

氣化爐反應中生成的熔渣進入激冷室水浴后被分離出來，排入鎖

斗，定時排入渣池，由扒渣機撈出后裝車外運。

氣化爐及碳洗塔等排出的洗滌水（稱為黑水）送往灰水處理。

c）灰水處理

本工段將氣化來的黑水進行渣水分離，處理后的水循環使用。

從氣化爐和碳洗塔排出的高溫黑水分別進入各自的高壓閃蒸器，

經高壓閃蒸濃縮后的黑水混合，經低壓、兩級真空閃蒸被濃縮后進入

澄清槽，水中加入絮凝劑使其加速沉淀。澄清槽底部的細渣漿經泵抽

出送往過濾機給料槽，經由過濾機給料泵加壓后送至真空過濾機脫

水，渣餅由汽車拉出廠外。

閃蒸出的高壓氣體經過灰水加熱器回收熱量之后，通過氣液分離

器分離掉冷凝液，然后進入變換工段汽提塔。

閃蒸出的低壓氣體直接送至洗滌塔給料槽，澄清槽上部清水溢流

至灰水槽，由灰水泵分別送至洗滌塔給料槽、氣化鎖斗、磨煤水槽，

少量灰水作為廢水排往廢水處理。

洗滌塔給料槽的水經給料泵加壓后與高壓閃蒸器排出的高溫氣

體換熱后送碳洗塔循環使用。

2）變換

在本工段將氣體中的CO部分變換成H2。

本工段的化學反應為變換反應，以下列方程式表示：

CO+H2O—→H2+CO2

3

由氣化碳洗塔來的粗水煤氣經氣液分離器分離掉氣體夾帶的水

分后，進入氣體過濾器除去雜質，然后分成兩股，一部分（約為54%）

進入原料氣預熱器與變換氣換熱至305℃左右進入變換爐，與自身攜

帶的水蒸汽在耐硫變換催化劑作用下進行變換反應，出變換爐的高溫

氣體經蒸汽過熱器與甲醇合成及變換副產的中壓蒸汽換熱、過熱中壓

蒸汽，自身溫度降低后在原料氣預熱器與進變換的粗水煤氣換熱，溫

度約335℃進入中壓蒸汽發生器，副產4.0MPa蒸汽，溫度降至270℃

之后，進入低壓蒸汽發生器溫度降至180℃，然后進入脫鹽水加熱器、

水冷卻器最終冷卻到40℃進入低溫甲醇洗1#吸收系統。

另一部分未變換的粗水煤氣，進入低壓蒸汽發生器使溫度降至

180℃，副產0.7MPa的低壓蒸汽，然后進入脫鹽水加熱器回收熱量，

最后在水冷卻器用水冷卻至40℃，送入低溫甲醇洗2#吸收系統。

氣液分離器分離出來的高溫工藝冷凝液送氣化工段碳洗塔。

氣液分離器分離出來的低溫冷凝液經汽提塔用高壓閃蒸氣和中

壓蒸汽汽提出溶解在水中的CO2、H2S、NH3后送洗滌塔給料罐回收利

用；汽提產生的酸性氣體送往火炬。

3）低溫甲醇洗

本工段采用低溫甲醇洗工藝脫除變換氣中CO2、全部硫化物、其

它雜質和H2O。

a）吸收系統

本裝置擬采用兩套吸收系統，分別處理變換氣和未變換氣，經過

甲醇吸收凈化后的變換氣和未變換氣混合，作為甲醇合成的新鮮氣。

由變換來的變換氣進入原料氣一級冷卻器、氨冷器、進入分離器，

出分離器的變換氣與循環高壓閃蒸氣混合后，噴入少量甲醇，以防止

變換氣中水蒸氣冷卻后結冰，然后進入原料氣二級冷卻器冷卻至－

20℃，進入變換氣甲醇吸收塔，依次脫除H2S+COS、CO2后在－49℃

4

出吸收塔，然后經二級原料氣冷卻器，一級原料氣冷卻器復熱后去甲

醇合成單元。凈化氣中CO2含量約3.4%，H2S+COS<0.1PPm。

來自甲醇再生塔經冷卻的甲醇－49℃從甲醇吸收塔頂進入，吸收

塔上段為CO2吸收段，甲醇液自上而下與氣體逆流接觸，脫除氣體中

CO2，CO2的指標由甲醇循環量來控制。中間二次引出甲醇液用氨冷

器冷卻以降低由于溶解熱造成的溫升。在吸收塔下段，引出的甲醇液

大部分進入高壓閃蒸器；另一部分溶液經氨冷器冷卻后回流進入H2S

吸收段以吸收變換氣中的H2S和COS，自塔底出來的含硫富液進入H2S

濃縮塔。為減少H2和CO損失，從高壓閃蒸槽閃蒸出的氣體加壓后送

至變換氣二級冷卻器前與變換氣混合，以回收H2和CO。

未變換氣的吸收流程同變換氣的吸收流程。

b）溶液再生系統

未變換氣和變換氣溶液再生系統共用一套裝置。

從高壓閃蒸器上部和底部分別產生的無硫甲醇富液和含硫甲醇

富液進入H2S濃縮塔，進行閃蒸汽提。甲醇富液采用低壓氮氣汽提。

高壓閃蒸器上部的無硫甲醇富液不含H2S從塔上部進入，在塔頂部降

壓膨脹。高壓閃蒸器下部的含硫甲醇富液從塔中部進入，塔底加入的

氮氣將CO2汽提出塔頂，然后經氣提氮氣冷卻器回收冷量后，作為尾

氣高點放空。

富H2S甲醇液自H2S濃縮塔底出來后進熱再生塔給料泵加壓，甲

醇貧液冷卻器換熱升溫進甲醇再生塔頂部。甲醇中殘存的CO2以及溶

解的H2S由再沸器提供的熱量進行熱再生，混和氣出塔頂經多級冷卻

分離，甲醇一級冷凝液回流，二級冷凝液經換熱進入H2S濃縮塔底部。

分離出的酸性氣體去硫回收裝置。

從原料氣分離器和甲醇再生塔底出來的甲醇水溶液經泵加壓后

甲醇水分離器，通過蒸餾分離甲醇和水。甲醇水分離器由再沸器提供。

5

塔頂出來的氣體送到甲醇再生塔中部。塔底出來的甲醇含量小于

100PPm的廢水送水煤漿制備工序或去全廠污水處理系統。

c）氨壓縮制冷

從凈化各制冷點蒸發后的-33℃氣氨氣體進入氨液分離器，將氣

體中的液粒分離出來后進入離心式制冷壓縮機一段進口壓縮至冷凝

溫度對應的冷凝壓力，然后進入氨冷凝器。氣氨通過對冷卻水放熱冷

凝成液體后，靠重力排入液氨貯槽。液氨通過分配器送往各制冷設備。

4）甲醇合成及精餾

a）甲醇合成

經甲醇洗脫硫脫碳凈化后的產生合成氣壓力約為5.6MPa，與甲

醇合成循環氣混合，經甲醇合成循環氣壓縮機增壓至6.5MPa，然后

進入冷管式反應器（氣冷反應器）冷管預熱到235℃，進入管殼式反

應器（水冷反應器）進行甲醇合成，CO、CO2和H2在Cu-Zn催化劑

作用下，合成粗甲醇，出管殼式反應器的反應氣溫度約為240℃，然

后進入氣冷反應器殼側繼續進行甲醇合成反應，同時預熱冷管內的工

藝氣體，氣冷反應器殼側氣體出口溫度為250℃，再經低壓蒸汽發生

器，鍋爐給水加熱器、空氣冷卻器、水冷器冷卻后到40℃，進入甲

醇分離器，從分離器上部出來的未反應氣體進入循環氣壓縮機壓縮，

返回到甲醇合成回路。

一部分循環氣作為弛放氣排出系統以調節合成循環圈內的惰性

氣體含量，合成弛放氣送至膜回收裝置，回收氫氣，產生的富氫氣經

壓縮機壓縮后作為甲醇合成原料氣；膜回收尾氣送至甲醇蒸汽加熱爐

過熱甲醇合成反應器副產的中壓飽和蒸汽（2.5MPa），將中壓蒸汽過

熱到400℃。

粗甲醇從甲醇分離器底部排出，經甲醇膨脹槽減壓釋放出溶解氣

后送往甲醇精餾工段。

系統弛放氣及甲醇膨脹槽產生的膨脹氣混合送往工廠鍋爐燃料系統。

6

甲醇合成水冷反應器副產中壓蒸汽經變換過熱后送工廠中壓蒸

汽管網。

b）甲醇精餾

從甲醇合成膨脹槽來的粗甲醇進入精餾系統。精餾系統由預精餾

塔、加壓塔、常壓塔組成。預精餾塔塔底出來的富甲醇液經加壓至

0.8MPa、80℃，進入加壓塔下部，加壓塔塔頂氣體經冷凝后，一部分

作為回流，一部分作為產品甲醇送入貯存系統。由加壓塔底出來的甲

醇溶液自流入常壓塔下塔進一步蒸餾，常壓塔頂出來的回流液一部分

回流，一部分作為精甲醇經泵送入貯存系統。常壓塔底的含甲醇的廢

水送入磨煤工段作為磨煤用水。在常壓塔下部設有側線采出，采出甲

醇、乙醇和水的混合物，由汽提塔進料泵送入汽提塔，汽提塔塔頂液

體產品部分回流，其余部分作為產品送至精甲醇中間槽或送至粗甲醇

貯槽。汽提塔下部設有側線采出，采出部分異丁基油和少量乙醇,混

合進入異丁基油貯槽。汽提塔塔底排出的廢水，含少量甲醇，進入沉

淀池，分離出雜醇和水，廢水由廢水泵送至廢水處理裝置。

c）中間罐區

甲醇精餾工序臨時停車時，甲醇合成工序生產的粗甲醇，進入粗

甲醇貯罐中貯存。甲醇精餾工序恢復生產時，粗甲醇經粗甲醇泵升壓

后送往甲醇精餾工序。

甲醇精餾工序生產的精甲醇，進入甲醇計量罐中。經檢驗合格的

精甲醇用精甲醇泵升壓送往成品罐區甲醇貯罐中貯存待售。

5）空分裝置

本裝置工藝為分子篩凈化空氣、空氣增壓、氧氣和氮氣內壓縮流

程，帶中壓空氣增壓透平膨脹機，采用規整填料分餾塔，全精餾制氬

工藝。

原料空氣自吸入口吸入，經自潔式空氣過濾器除去灰塵及其它機

械雜質。過濾后的空氣進入離心式空壓機經壓縮機壓縮到約

7

0.57MPa(A)，然后進入空氣冷卻塔冷卻。冷卻水為經水冷塔冷卻后的

水。空氣自下而上穿過空氣冷卻塔，在冷卻的同時，又得到清洗。

經空冷塔冷卻后的空氣進入切換使用的分子篩純化器空氣中的

二氧化碳、碳氫化合物和水分被吸附。分子篩純化器為兩只切換使用，

其中一只工作時，另一只再生。純化器的切換周期約為4小時，定時

自動切換。

凈化后的空氣抽出一小部分，作為儀表空氣和工廠空氣。

其余空氣分成兩股，一股直接進入低壓板式換熱器，從換熱器底

部抽出后進入下塔。另外一股進入空氣增壓機。

經過空氣增壓機的中壓空氣分成兩部分，一部分進入高壓板式換

熱器，冷卻后進入低溫膨脹機，膨脹后空氣進入下塔精餾。另一部分

中壓空氣經過空氣增壓機二段壓縮為高壓空氣，進入高壓板式換熱

器，冷卻后經節流閥節流后進入下塔。

空氣經下塔初步精餾后，獲得富氧液空、低純液氮、低壓氮氣，

其中富氧液空和低純液氮經過冷器過冷后節流進入上塔。經上塔進一

步精餾后，在上塔底部獲得液氧，并經液氧泵壓縮后進入高壓板式換

熱器，復熱后出冷箱，進入氧氣管網。

在下塔頂部抽取的低壓氮氣，進入高壓板式換熱器，復熱后送至

全廠低壓氮氣管網。

從上塔上部引出污氮氣經過冷器、低壓板式換熱器和高壓板式換

熱器復熱出冷箱后分成兩部分：一部分進入分子篩系統的蒸汽加熱

器，作為分子篩再生氣體，其余污氮氣去水冷塔。

從上塔中部抽取一定量的氬餾份送入粗氬塔，粗氬塔在結構上分

為兩段，第二段氬塔底部的回流液經液體泵送入第一段頂部作為回流

液，經粗氬塔精餾得到99.6?Ar，2ppmO2的粗氬，送入精氬塔中部，

經精氬塔精餾在精氬塔底部得到純度為99.999%Ar的**氬作為產品抽

8

出送入進貯。二、甲醇合成方法

當今甲醇生產技術主要采用中壓法和低壓法兩種工藝，并且以低壓法為主，

這兩種方法生產的甲醇約占世界甲醇產量的80％以上。

高壓法：（19.6－29.4MPa）是最初生產甲醇的方法，采用鋅鉻催化劑，反應

溫度360－400℃，壓力19.6－29.4MPa。高壓法由于原料和動力消耗大，反應溫

度高，生成粗甲醇中有機雜質含量高，而且投資大，其發展長期以來處于停頓狀

態。

低壓法（5.0－8.0MPa）是20世紀60年代后期發展起來的甲醇合成技術。低

壓法基于高活性的銅系催化劑，其活性明顯高于鋅鉻催化劑，反應溫度低

（240-270℃）。在較低壓力下可獲得較高的甲醇收率，且選擇性好，減少了副反

應，改善了甲醇質量，降低了原料的消耗。此外，由于壓力低，動力消耗降低很

多，工藝設備制造容易。

中壓法（9.8－12.0MPa）：隨著甲醇工業的大型化，如采用低壓法勢必導致

工藝管道和設備較大，因此在低壓法的基礎上適當提高合成壓力，即發展成為中

壓法。中壓法仍采用高活性的銅系催化劑，反應溫度與低壓法相同，但由于提高

了壓力，相應的動力消耗略有增加。

比較以上三者的優缺點，以投資成本，生產成本，產品收率為依據，選擇中

壓法為生產甲醇的工藝路線。

一、甲醇合成的生產原理及影響因素

1.合成系統中的反應

CO2+H2→CH3OH+102.37kJ/mol

CO+H2→(CH3)2O+H2O+200.39kJ/mol

CO+3H2→CH4+H2O+115.69kJ/mol

CO2+H2→CO+H2-42.92kJ/mol

CO+H2→C4H9OH+3H2O+49.62kJ/mol

2.甲醇合成生產的影響因素

1)溫度

用來調節甲醇合成反應過程的工藝參數中，溫度對于反應混合物的平衡和速

率，都有很大影響。由一氧化碳加氫生成甲醇的反應和由二氧化碳加氫生成甲醇

9

的反應，均為可逆的放熱反應。

i)一氧化碳加氫合成甲醇的最佳溫度

對于可逆放熱反應而言，存在最佳反應溫度曲線。當甲醇含量較低時，由于

平衡的影響相對的很小，最佳溫度高，隨著反應的進行，甲醇含量升高，平衡影

響增大，最佳溫度就低。反應器操作時，沿著最佳溫度線進行，則反應速率最高

而可得最大產量，但溫度不能超過催化劑耐熱允許溫度，對于銅基催化劑一般不

超過300℃。

最佳溫度值受操作壓力，反應氣體混合物的初始組成以及所用催化劑的顆粒

大小等因素影響。

ii)有二氧化碳參加反應時的最佳溫度

由于兩個反應的速率常數和平衡常數不同，同一組成下，兩個反應的最佳

溫度不同。故使兩個反應速率之和最大時的溫度，才是該反應系統的最佳溫度。

實現最佳溫度的方法，工業上采用連續換熱式或多段冷激式催化劑筐，使催

化床的溫度盡可能沿最佳溫度分布。

2)壓力

壓力也是甲醇合成反應過程的重要工藝條件之一。甲醇合成反應時分子

數減少，因此增加壓力對平衡有利，由于壓力高，組分的分壓提高，因而催化劑

的生產強度也提高。操作壓力的選用與催化劑的活性溫度范圍有關。對于鋅鉻催

化劑，其起始活性溫度在320℃，由于反應平衡的限制，只能選用25－30mpa。

再高的壓力則會導致副反應加速，造成溫度猛升而損壞催化劑。而銅系催化劑的

活性溫度范圍在200－300℃，操作壓力可降至5MPa，若能解決移熱問題，則可

設計高壓下銅基催化劑合成甲醇的系統。對于現有合成塔的操作，催化劑使用初

期，活性好，操作壓力可較低;催化劑使用后期，活性降低，往往采用較高壓力，

以保持一定的生產強度。

3)原料配比

實驗證明，最大反應速率時的組成并不是化學計量組成，由動力學方程確

定的最佳氫碳比表明，在遠離平衡的情況下，Zn－Cr催化劑最大反應速率的組

成H2：CO＝4，據報道，氫含量還可以減少副反應以及降低催化劑的中毒程度。

以上所指組成的氫碳比是合成反應器內的組成，近似于循環氣組成，至于合

10

成系統的進口新鮮氣組成，則應根據整個合成系統的物料平衡而定，以維持系統

的穩定生產。

CO2的存在對于甲醇合成是有益的，一般維持在2－6％即可，新鮮氣中CO2

含量還可略高些。新鮮氣的組成，一般受上游流程的制約，但也要盡量滿足本系

統的要求。按化學計量要求（H2-CO2）與(CO+CO2)的摩爾比一般為2.05－2.15。

惰性氣體的含量也能影響反應速率，含量太高，降低反應速率，生產單位產

量的動力消耗也大；維持低惰性氣含量，則放空量加大，多損失有效氣體。一般

來說，惰性氣體含量要根據具體情況來定，而且這也是調節工況的手段之一。

4)催化劑顆粒尺寸

由動力學研究可知，催化劑顆粒大小對甲醇合成的宏觀速率有顯著的影

響。催化劑顆粒小，內表面利用率大，從而宏觀反應速率大，可減少催化劑用量；

粒度減小，會使床層壓力降增大，從而增加動力消耗。因此催化劑的最佳顆粒尺

寸尚需視氣流和床層的特性即有關的具體情況而定。較合理的情況是，反應器上

部裝小顆粒，下部則裝大顆粒催化劑。

5)空速

對于甲醇合成過程，若采用較低空速，則反應速率變化較大，反應過程中

氣體混合物的組成與平衡組成較接近，反應速率較低，催化劑的生產強度較低，

但單位甲醇產品所需循環氣量小，氣體循環的動力消耗小，預熱未反應氣體到催

化劑進口溫度所需換熱面積較小，且離開反應器氣體的溫度較高，熱能利用價值

高。若采用較高空速，則反應速率變化較小，催化劑的生產強度提高，但增大了

預熱所需傳熱面積，熱能利用率降低，增大了循環氣體通過設備的壓力降及動力

消耗，并且由于氣體中反應產物的濃度降低，增加了分離反應產物的費用。還應

注意，空速增大到一定程度后，催化劑床層溫度不能維持。因此，必須綜合多方

面因素來考慮最佳空速的問題。

6)反應器結構

甲醇合成塔內件的型式繁多，內件的核心為催化劑筐，他的設計好壞直接

影響合成塔的產量和消耗定額。一個好的催化劑筐設計應滿足以下要求：

i)能保證催化劑在升溫、還原過程中操作正常、還原充分，盡可能地

提高催化劑的活性，達到最大的生產強度。

11

ii)能有效地移去反應熱，合理地控制催化劑層的溫度分布，使其逼近

最佳操作溫度線，提高甲醇凈值和催化劑的使用壽命。

iii)能保證氣體均勻地通過催化劑層，阻力小，氣體處理量大，甲醇產

量高。

iv)充分利用高壓空間，盡可能多裝催化劑，提高容積利用系數。

v)操作穩定、調節方便，能適應各種操作條件的變化。

vi)結構簡單，運轉可靠，裝卸催化劑方便，制造、安裝和維修容易等。

vii)妥善處理各個內件的連接與保溫，避免產生熱應力，使內件在塔內

能自由脹縮。

如上所述，合成塔內件型式很多，有各自的特點和適用場合，因此不能用簡

單的方法肯定一種塔型或全部否定一種塔型。傳統的高壓法甲醇合成多用連續換

熱的三套管并流式和單管并流式，中低壓法流程則多用多層冷激式合成塔和管式

合成塔以及兩者的改進型合成塔。無論在何種壓力下操作，為減少阻力面應用徑

向合成塔或軸、徑向復合式合成塔。

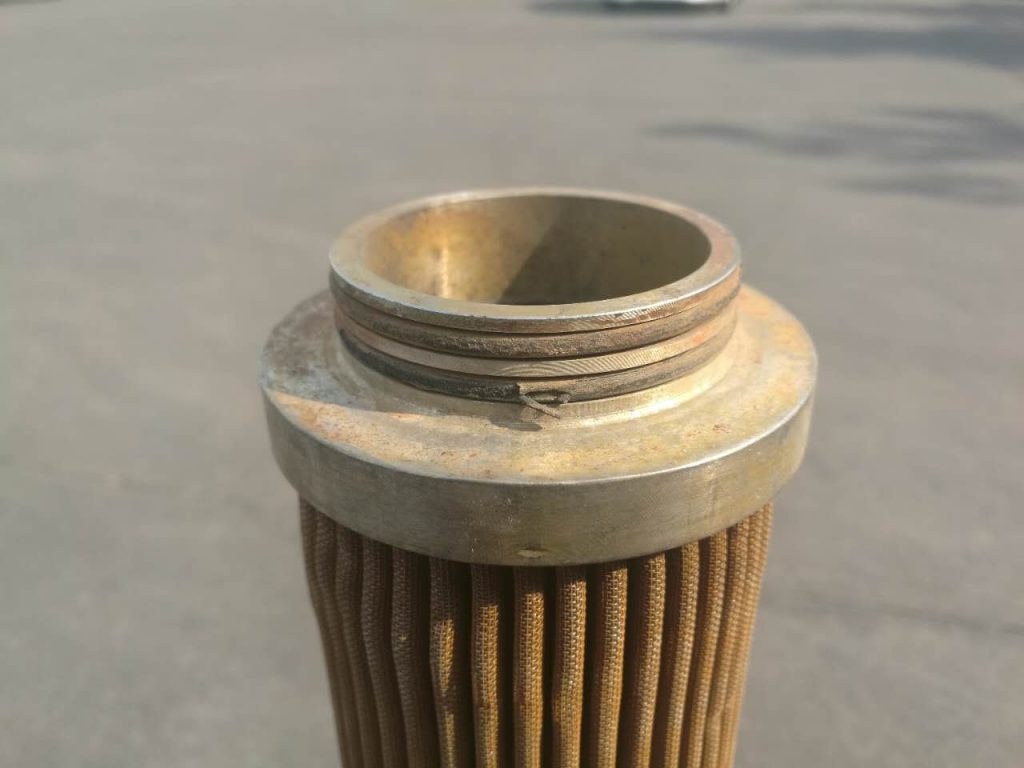

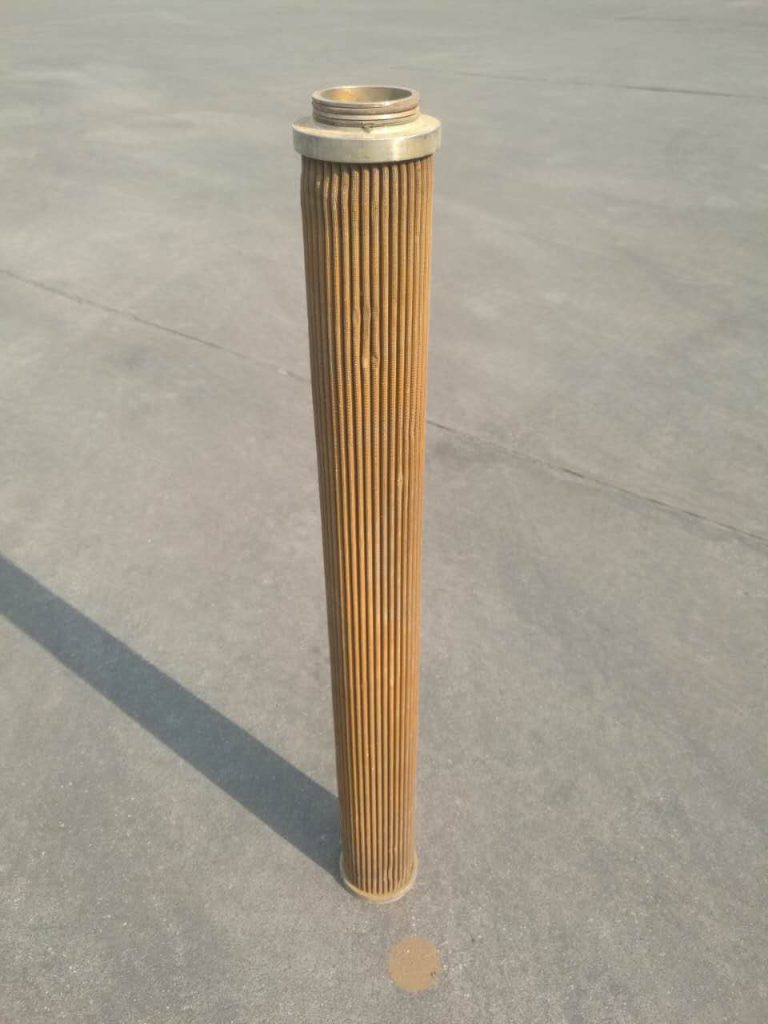

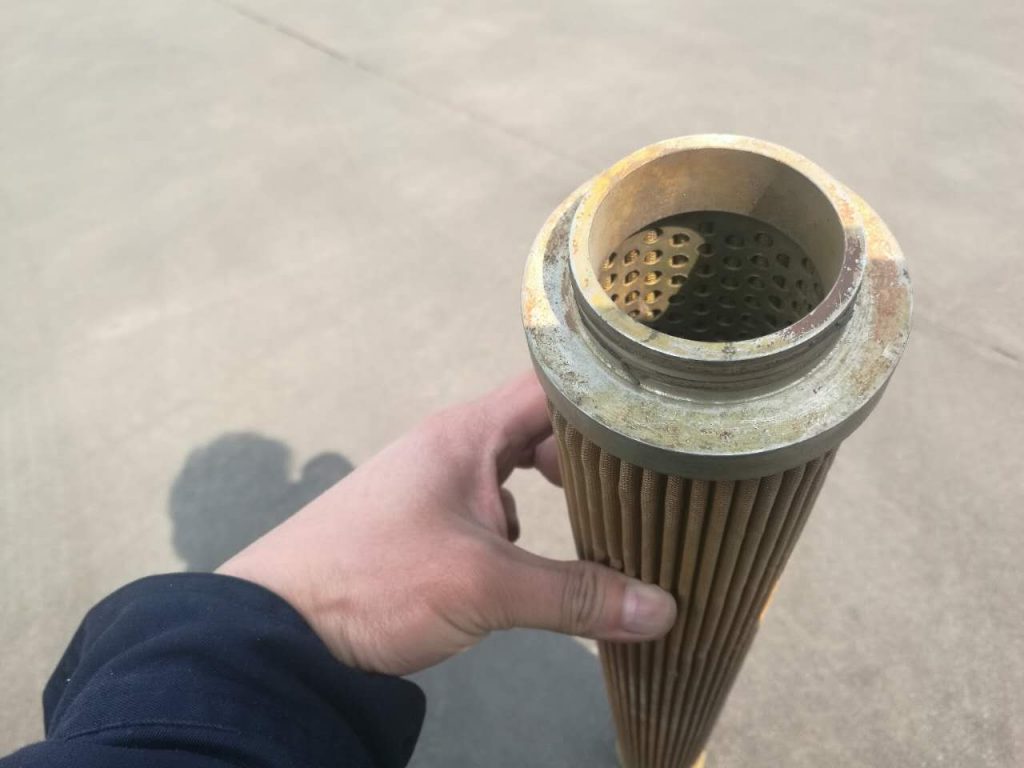

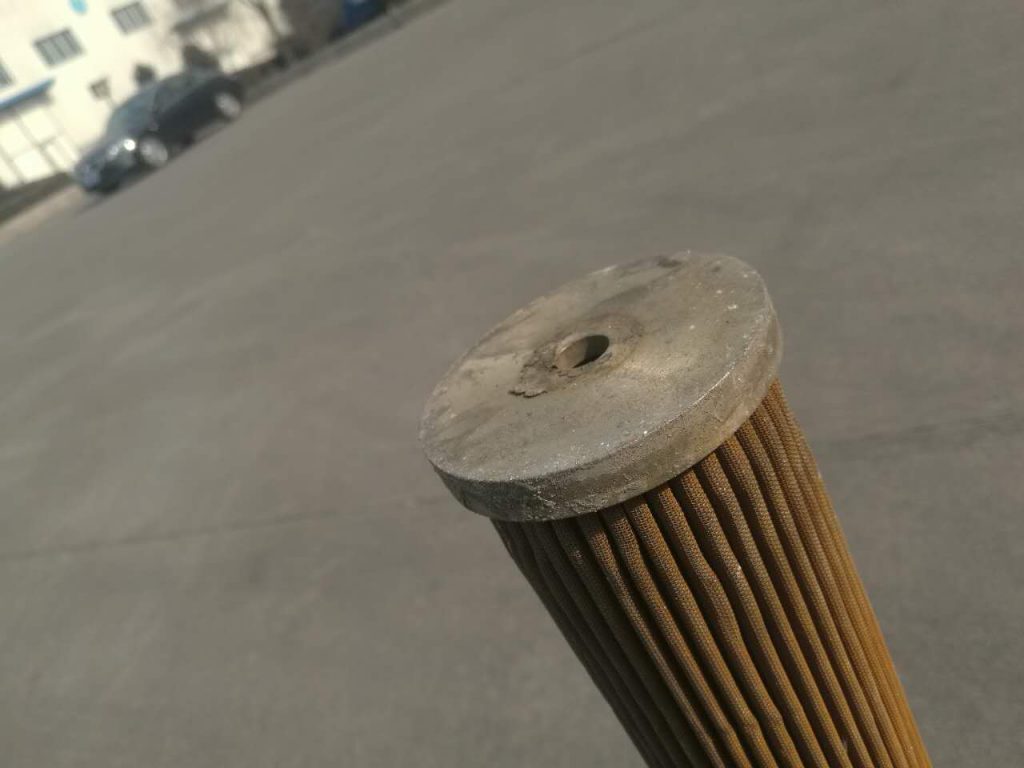

客戶現場圖片

我司替代產品

甲醇濾芯相關型號：

轉化過濾器濾芯SF30/30-2

轉化氣液分離器濾芯SF30/30

甲醇過濾器一級過濾器濾芯SF30/30

甲醇過濾器二級過濾器濾芯SF30/30

西安超濾SF30/30

貧甲醇濾芯SF30/30

富甲醇濾芯SF30/30

粗甲醇濾芯SF30/30

天然氣濾芯GLSLS/RA-M2.5

西安超濾環保科技濾芯QY/M1-L1

新鮮氣濾芯GSSLS/RA-M2.5

GSSLS/RB-M5
GSSLS/RB-M60
GLSLS/RB-M過濾精度2.5μm制焦甲醇分廠轉化工系過濾器濾芯
富甲醇SF30/30不銹鋼濾芯SF30/30燒結氈濾芯去硫磺濾芯
316L不銹鋼液化天然氣濾芯.不銹鋼貧富甲醇過濾器濾芯
富甲醇過濾器濾芯SF30/30.貧富甲醇過濾器濾芯
硝酸系統機械設備濾芯.甲醇系統用精密濾芯.腐蝕性氣體粉塵濾芯
甲醇合成二級過濾器濾芯 GSSLS/RB-M5 （304+316L）

森潔過濾致力于以合理的價格，提供完善的產品與服務，支持各種濾芯來圖來樣定做，一件起訂，歡迎咨詢

新鮮氣濾芯GSSLS/RA-M2.5是煤化工煤制甲醇當中的核心元件，采用比利時貝卡爾特高密度燒結氈，用于濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。GSSLS/RA-M2.5系列濾芯是森潔過濾針對合成甲醇系統的定制產品，濾芯的性能參數達到國內外頂尖濾芯的水平。

新鮮氣濾芯GSSLS/RA-M2.5特點：

1、采用不銹鋼燒結氈，具有更大的納污量
2、標準化雙O型圈連接，安裝簡便
3、深層折疊工藝，具有更大的過濾面積，單支使用壽命超過3年
4、通體熔體焊接，不含任何膠粘部分，具有更高的整體性和耐壓性
5、底部帶螺桿連接孔，可配套螺桿固定，方便安裝
6、標準化尺寸，全國通用

新鮮氣濾芯GSSLS/RA-M2.5相關型號：

西安超濾SF30/30
貧甲醇濾芯SF30/30
富甲醇濾芯SF30/30
粗甲醇濾芯SF30/30
天然氣濾芯GLSLS/RA-M2.5
西安超濾環保科技濾芯QY/M1-L1

貧富液甲醇過濾器濾芯應用于化工行業當中的甲醇提純工藝中，采用全不銹鋼304/316L材質進行加工，是用于吸附解析工藝中的低溫甲醇洗過濾器濾芯，可分開機濾芯和運行濾芯，開機濾芯多以不銹鋼金屬網濾芯為主（精度較粗），運行濾芯為不銹鋼金屬燒結氈折疊濾芯（精度較精）。

貧富液甲醇過濾器濾芯技術參數：

外徑：86mm

高度：10英寸、20英寸、30英寸、40英寸（及部分非標尺寸）

密封形式：螺桿+雙O型圈

端蓋：機加工氬弧焊304/316L

骨架：304/316L加厚沖孔板

濾層：不銹鋼金屬網/不銹鋼金屬燒結氈深層折疊

工藝：氬弧焊、直縫焊等

貧富液甲醇過濾器濾芯應用：

貧富液甲醇過濾器濾芯圖片實拍：

貧富液甲醇過濾器濾芯常用型號：

貧液甲醇過濾器濾芯SF30/30

富液甲醇過濾器濾芯SF30/30

轉化過濾器濾芯SF30/30-2

西安凱潔超濾SF30/30

過濾器濾芯WFS30/30-50

不銹鋼燒結氈濾芯SF40/30

SF30/30濾芯從端蓋尺寸、濾層選材、波紋層數、波紋數量、波紋深度均有嚴格標準，請勿輕信小廠家私自仿造。
